2400rpm Mesin Bor Tanah Hidrolik Penuh Portabel Kecepatan Tinggi
MDT-2 Rig Pengeboran Portabel Hidrolik Penuh Adalah Jenis Rig Ringan Yang Dirancang Untuk Eksplorasi Geologi Di Daerah Terpencil

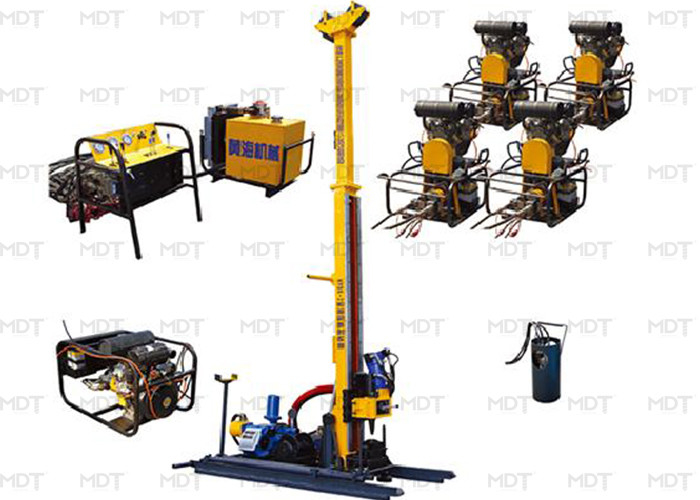

Rig Pengeboran Portabel Hidraulik Penuh MDT-2/MDT-2A
I．Ikhtisar Umum
Rig Pengeboran Portabel Hidraulik Penuh MDT-2 adalah jenis rig ringan yang dirancang untuk eksplorasi geologi di daerah terpencil yang sulit dimasuki.Hal ini terutama cocok untuk pengeboran berlian dengan teknik coring garis kawat.Rig terdiri dari unit tenaga diesel, sistem hidrolik, panel kontrol, tiang, winch utama, winch wireline, kepala bor, sistem feed, footclamp, dll. Rig sepenuhnya digerakkan secara hidrolik untuk semua fungsi coring permukaannya.Desain gaya fisi membuat rig dalam kemampuan perakitan dan pembongkaran yang baik, memfasilitasi transportasi ke sebagian besar area yang tidak dapat diakses.Struktur yang kokoh ditambah sistem kontrol yang tepat memastikan tingkat penetrasi yang tinggi dan keandalan yang luar biasa.
.Fitur Teknis Utama:
1. Model Kepala Hidrolik dan Bor Penuh.Rotasi kepala bor diwujudkan dengan empat pompa hidrolik yang digerakkan oleh dua mesin diesel;ini juga membuat sistem silinder hidraulik pengumpanan menyadari pengumpanan langkah penuhnya dalam kecepatan yang lebih tinggi dan lebih rendah.
2. Dengan pembongkaran yang baik.Rig mengadopsi tipe split dalam desain, termasuk unit daya, tangki oli hidrolik, platform manipulasi dan mekanisme operasi, yaitu bagian pengeboran.Jadi mereka ringan dan dapat dibawa oleh tenaga manusia atau tenaga hewan.Rig dapat diterapkan dan dilakukan di ruang sempit untuk pengeboran lubang pada 45°－90° dengan kemampuan beradaptasi yang lebih kuat.
3. Kemampuan beradaptasi teknik yang kuat.Selain pengeboran intan dengan teknik wire line coring, teknik ini juga memiliki kemampuan beradaptasi yang kuat.Ini berlaku untuk kebutuhan pengeboran dan pengumpanan dari setiap strata lainnya.
.Spesifikasi MDT-2
| Mesin diesel | Model | YC2108 |
| Kekuatan | 33Kw (44HP) ×2 | |
| Nilai RPM (Pengaturan pabrik) | 2400rpm/menit | |
| Kapasitas Pengeboran | BQ | 500m (1640 kaki) |
| NQ | 350m (1148 kaki) | |
| markas besar | 120m (393 kaki) | |
| kepala bor | RPM | Dua Shift/ Perubahan Stepless 0-1200 RPM |
| Maks.torsi | 900 N·m (666lbf·ft) | |
| Maks.Kapasitas angkat Spindle | 50 kN (11000 lbf) | |
| Maks.Kekuatan Makan | 25 kN (5500 lbf) | |
| Pompa Utama | Pompa hidrolik Perpindahan variabel Piston Aksial Pompa Triplex untuk penggerak rotator, pompa lumpur winch & jack leveling. Dengan sistem penginderaan beban. |
Pompa Pertama: 67LPM pada 25MPa Pompa ke-2: 43LPM pada 20MPa Pompa Ketiga: 30 LPM pada 20MPa Pompa ke-4: 7 LPM pada 20MPa |
| Kapasitas Hoist Utama | Gaya angkat (kawat tunggal) | 20kN (4400lbf) (drum telanjang) |
| Kecepatan Pengangkatan (kawat tunggal) | 84-165m/mnt (drum telanjang) | |
| Diameter Kawat Baja | 14mm (0,55 inci) | |
| Panjang Kawat Baja | 30 m (98,42 kaki) | |
| Kapasitas Wireline Hoist | Gaya Pengangkatan (kawat tunggal) | 800 Kg (1760lb) (drum telanjang) |
| Kecepatan Pengangkatan (kawat tunggal) | 96-255m/mnt (drum telanjang) | |
| Diameter Kawat Baja | 6mm (0,23 inci) | |
| Panjang Kawat Baja | 500 m (1640 kaki) | |
| Tiang kapal | Tinggi tiang | 5 m (16,4 kaki) |
| Sudut Penyesuaian Tiang | 0°—90 ° | |
| Sudut pengeboran | 45º dari horizontal ke 90ºvertikal ke bawah | |
| Tarik Batang | 1,5m | |
| Makan Stroke | 1800 mm (5,9 kaki) | |
| Pompa lumpur | Jenis | Pompa reciprocating Triplex Plunger |
| Model | BW100 | |
| Yang lain | Berat (tipe platform) | 1500 Kg (3306 pon) |
| Dimensi (P×L×T) | 3500 × 1500 × 1300mm (11,48 × 4,92 × 4,26 kaki) |

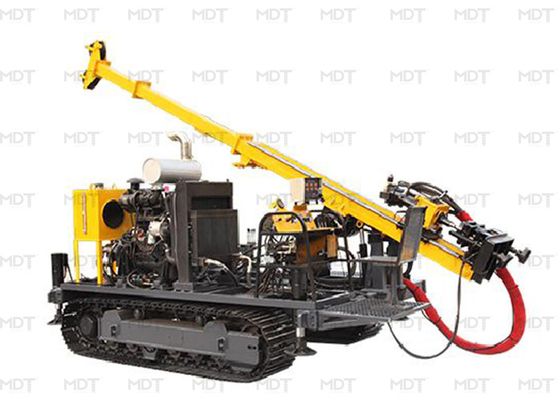

IV.Spesifikasi HYDX-2A
| Mesin diesel | Model | Cummins 4BTA3.9-C100 (turbocharged dan pengisian air didinginkan) |
| Kekuatan | 74Kw (99HP) | |
| Nilai RPM (Pengaturan pabrik) | 2200rpm | |
| Kapasitas Pengeboran | BQ | 500m (1640 kaki) |
| NQ | 350m (1148 kaki) | |
| markas besar | 120m (393 kaki) | |
| kepala bor | RPM | Empat Shift/ Perubahan Stepless 0-1200 RPM |
| Maks.torsi | 900 N·m (666lbf·ft) | |
| Maks.Kapasitas angkat Spindle | 50 kN (11000 lbf) | |
| Maks.Kekuatan Makan | 25 kN (5500 lbf) | |
| Pompa Utama | Pompa hidrolik Perpindahan variabel Piston Aksial Pompa Triplex untuk penggerak rotator, pompa lumpur winch & jack leveling. Dengan sistem penginderaan beban. |
Pompa Pertama: 156LPM pada 22MPa Pompa ke-2: 40LPM pada 20MPa Pompa ke-3: 13 LPM pada 20MPa |
| Kapasitas Hoist Utama | Gaya angkat (kawat tunggal) | 20kN (4400lbf) (drum telanjang) |
| Kecepatan Pengangkatan (kawat tunggal) | 84-165m/mnt (drum telanjang) | |
| Diameter Kawat Baja | 14mm (0,55 inci) | |
| Panjang Kawat Baja | 30 m (98,42 kaki) | |
| Kapasitas Wireline Hoist | Gaya Pengangkatan (kawat tunggal) | 800 Kg (1760lb) (drum telanjang) |
| Kecepatan Pengangkatan (kawat tunggal) | 96-255m/mnt (drum telanjang) | |
| Diameter Kawat Baja | 6mm (0,23 inci) | |
| Panjang Kawat Baja | 500 m (1640 kaki) | |
| Tiang kapal | Tinggi tiang | 6 m (19,68 kaki) |
| Sudut Penyesuaian Tiang | 0°—90 ° | |
| Sudut pengeboran | 45º dari horizontal ke 90ºvertikal ke bawah | |
| Tarik Batang | 1,5m | |
| Makan Stroke | 1800 mm (5,9 kaki) | |
| Pompa lumpur | Jenis | Pompa reciprocating Triplex Plunger |
| Model | BW100 | |
| Yang lain | Berat (tipe platform) | 3500 Kg (7716 pon) |
| Dimensi (P×L×T) | 5000 × 2200 × 1800mm (16,4 × 7,28 × 5,9 kaki) |
|
| Cara Transportasi | Perayap |
